ASUS ist nach Pegasus benannt, einem geflügelten Pferd aus der griechischen Mythologie, das ein Symbol für Weisheit und Wissen war. ASUS verkörpert die Stärke, die Reinheit und den Abenteuergeist dieses großartigen Wesens. Mit jedem neuen Produkt strebt ASUS höher und höher. Innovation ist der Schlüssel zum Erfolg von ASUS, aber seine Produkte haben auch 4.256 internationale Preise und Auszeichnungen in nur einem Jahr gewonnen - das sind mehr als 11 pro Tag!
Hersteller
ASUS

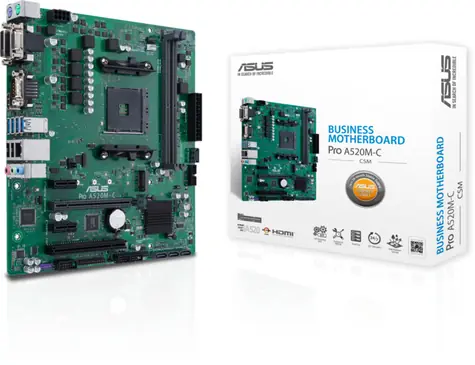

Die ASUS PRO A520M-C-CSM Karte unterstützt außerdem die folgenden speziellen Speicherfunktionen, die Ihren PC auf ein ganz neues Niveau heben können.
Speicherfunktionen:
ECC - ist eine Speichertechnologie, die Zufallsfehler im Arbeitsspeicher erkennt und beseitigt, die andernfalls katastrophale Folgen haben könnten. Dies macht ECC-Speicher für Server, unternehmenskritische Systeme und Workstations unverzichtbar.
{PCI Express 3.0 x16 - Der x16-PCI-Express-3.0-Steckplatz wird am häufigsten für den Anschluss von Grafikkarten verwendet, die den vollen Durchsatz aller sechzehn PCIe-Lanes des Steckplatzes benötigen. Die dritte Generation von PCIe bietet einen doppelt so hohen Durchsatz wie die zweite Generation.
2x PCI Express 3.0 x1 - x1 ist der kleinste PCIe-Steckplatz. Er wird für den Anschluss von Soundkarten, Wi-Fi-Modulen und anderen Karten verwendet, die nur die Bandbreite einer PCIe 3.0-Leitung benötigen.
1x PCI - ideal für den Anschluss älterer oder weniger anspruchsvoller Erweiterungskarten wie TV-Karten, Soundkarten oder USB-Karten.
NVM Express - ist ein Übertragungsprotokoll, das für moderne SSDs entwickelt wurde. Es ermöglicht kompatiblen PCIe- oder M.2-SSDs, unglaubliche Geschwindigkeiten zu erreichen, die herkömmliche SATA-Laufwerke weit übertreffen.
RAID 0 - ist ein Verbund von zwei oder mehr Festplatten, der die Daten gleichmäßig auf alle Festplatten verteilt, ohne Redundanz oder Fehlerschutz. Dadurch ist RAID 0 anfälliger für den Ausfall einer der Festplatten, aber auch viel schneller. Daher eignet er sich für Situationen, in denen die Leistung im Vordergrund steht.
RAID 1 - ist eine Verbindung von zwei oder mehr Festplatten, bei der die Daten auf jeder Platte gespiegelt werden. Dies macht RAID 1 zu einer äußerst sicheren Lösung. Solange mindestens eine der Festplatten betriebsbereit ist, können keine Daten verloren gehen.
RAID 10 - ist eine Kombination aus RAID 0 und RAID 1 und erfordert mindestens vier Festplatten, wobei die Gesamtzahl der Festplatten gerade sein muss. Wenn vier Festplatten angeschlossen sind, werden die Daten auf jedem Festplattenpaar gespiegelt (RAID 1), wodurch zwei logische Festplatten entstehen, die dann mit RAID 0 verbunden werden. Diese Konfiguration ist unempfindlich gegenüber dem Ausfall einer Festplatte in jedem RAID-1-Paar und erzielt hohe Übertragungsraten.
1x M.2 (SATA/NVMe) 2280 - Mit einem M.2-Steckplatz, der sowohl mit NVMe- als auch mit SATA-Protokollen kompatibel ist, kann praktisch jede M.2-SSD mit einer maximalen Länge von 80 mm an das ASUS PRO A520M-C-CSM Board angeschlossen werden.
4x SATA III - Standardschnittstelle für den Anschluss interner Festplatten und SSDs. Sie bietet Übertragungsgeschwindigkeiten von bis zu 600 MB/s. Die SATA-III-Schnittstelle ist abwärtskompatibel mit den Schnittstellen SATA II und SATA I.
USB-Anschlüsse
Heutzutage verfügt jedes Motherboard über USB-Anschlüsse. Bei der Auswahl einer Hauptplatine ist es daher wichtig, die Art und Anzahl der USB-Anschlüsse zu ermitteln, die Sie benötigen. Das Motherboard {Name} bietet die folgenden USB-Anschlüsse:
4x USB 3.0 Typ A (USB 3.2 Gen 1) - der am weitesten verbreitete USB-Steckertyp. Damit können Sie fast alle Peripheriegeräte anschließen, die mit dem USB-Typ-A-Anschluss kompatibel sind. Er bietet Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s.
2x USB 2.0 Typ A - USB 2.0 ist ein älterer USB-Anschlussstandard, eignet sich aber immer noch für den Anschluss vieler Peripheriegeräte oder Geräte, die keinen hohen Datenfluss benötigen, wie z. B. Mäuse oder Tastaturen.
1x USB 3.2 Gen 1 Header - wird in erster Linie für den Anschluss von USB 3.0-Ports an der Vorderseite des Gehäuses verwendet. Er kann auch verwendet werden, um Geräte anzuschließen, die sich im Inneren des Gehäuses befinden. Jeder Anschluss unterstützt 2 USB-Ports.
2x USB 2.0 Header - zum Anschluss von USB 2.0 Ports an der Gehäusefront und zum Anschluss oder zur Stromversorgung verschiedener Geräte wie z.B. Lüftersteuerungen oder RGB Beleuchtung. Jeder Header bietet zwei USB 2.0-Anschlüsse.
Grafische Ausgaben
Wenn Sie eine integrierte Grafikkarte verwenden, ist es wichtig zu wissen, welche Grafikausgänge die Karte bietet. Das Motherboard {Name} verfügt über die folgenden Grafikausgänge:
HDMI 2.1 - der am weitesten verbreitete Anschluss für die Übertragung von High-Definition-Video und -Audio. Er wird von Fernsehgeräten, Spielkonsolen und den meisten Monitoren verwendet. Die HDMI-Version 2.1 bietet eine maximale Auflösung von 7680 x 4320 mit einer Bildwiederholfrequenz von bis zu 120 Hz.
DVI-D - Der zweizeilige DVI-D-Anschluss ist ein älterer Anschluss, der für die Übertragung von unkomprimierten Videosignalen konzipiert ist. Er wird für den Anschluss von Monitoren oder Datenprojektoren verwendet. Im Gegensatz zu DVI-I bietet die DVI-D-Variante nur eine digitale Signalübertragung. Er bietet eine maximale Auflösung von 2560 x 1600 mit einer Bildwiederholfrequenz von 60 Hz.
VGA (D-Sub) - der älteste Grafikanschluss, der immer noch breite Anwendung findet. Er eignet sich für den Anschluss von Monitoren, die keine höhere Auflösung als 1920 x 1200 mit einer Frequenz von 60 Hz haben. Der VGA-Anschluss eignet sich auch für Situationen, in denen Sie maximale Kompatibilität benötigen.
Netzwerkverbindung
Ein Netzwerkanschluss ist heutzutage eine Notwendigkeit, denn die meisten von uns können sich ein Leben ohne Internet nicht mehr vorstellen. Aus diesem Grund bietet dieses Motherboard die folgenden Netzwerkanschlüsse:
1x RJ-45 - 1 Gb/s - dient zum Anschluss des Computers an das Netzwerk über ein herkömmliches Netzwerkkabel. Die maximale Datenübertragungsrate beträgt 1 Gb/s.
Ton
Der Soundtrack ist ein fester Bestandteil der normalen Nutzung eines Computers. Egal, ob Sie den Sound über externe Lautsprecher oder privat über Kopfhörer hören wollen, Sie werden die integrierte Soundkarte zu schätzen wissen. Bei der Auswahl einer Hauptplatine ist es wichtig, darauf zu achten, welche Art von Soundlösung vorhanden ist und ob sie Ihren Anforderungen entspricht. Das {Name} Board bietet Folgendes:
7.1-Audio - Einfach ausgedrückt, unterstützt die Soundkarte den Anschluss von sieben Hauptlautsprechern (einer für jeden Audiokanal) und einem Subwoofer. Diese Konfiguration wird verwendet, um den ultimativen Surround-Sound zu erzeugen.
3x 3.5mm Buchse - das ASUS PRO A520M-C-CSM Board ist mit drei standardmäßigen 3.5mm Audiobuchsen für den Anschluss von Lautsprechern, Subwoofern, Kopfhörern, Mikrofonen oder anderen Audiogeräten ausgestattet.
Der Realtek ALC887-Audiochip - die Basis der Audiolösung auf dem ASUS PRO A520M-C-CSM Board - ist für die präzise Klangwiedergabe verantwortlich und sorgt für ein spektakuläres Musik-, Film- oder Spielerlebnis.
Andere Anschlüsse
Zusätzlich zu den oben genannten Ausstattungsmerkmalen kann diese Karte noch weitere Merkmale und Anschlüsse bieten, die ebenso wichtige Kriterien bei der Auswahl einer Karte sind. Sie können maßgeblich beeinflussen, wofür das Board verwendet werden kann oder nicht. Das Motherboard {Name} ist mit den folgenden Anschlüssen und Funktionen ausgestattet:
Rückseite:
PS/2 - Auf der Rückseite befindet sich der PS/2-Anschluss, der am häufigsten für den Anschluss von Mäusen und Tastaturen verwendet wird. Der Vorteil gegenüber USB-Anschlüssen ist, dass keine Treiber benötigt werden, was eine maximale Kompatibilität gewährleistet.
Intern:
CMOS-Löscher - zum Löschen des CMOS, wodurch die BIOS-Einstellungen auf ihre ursprünglichen Werte zurückgesetzt werden. Dies ist nützlich, wenn es fehlerhafte Einstellungen gibt, die dazu führen, dass der Computer nicht mehr starten kann.
COM (serieller Anschluss) - Sie können den {Name}-Anschluss auf der Hauptplatine verwenden, um einen COM-Erweiterungssteckplatz anzuschließen. Der COM-Anschluss wird für den Anschluss älterer Peripheriegeräte wie Modems oder Drucker verwendet. Heutzutage wird er für den Anschluss professioneller Geräte verwendet, insbesondere für Barcode-Scanner oder CNC-Steuerungen.
LPT (Parallelport) - die interne LPT-Stiftleiste auf der ASUS PRO A520M-C-CSM-Platine wird für den Anschluss des LPT-Erweiterungssteckers verwendet. Der LPT-Anschluss kann heutzutage verwendet werden, um ältere Drucker oder professionelle Geräte wie CNC-Maschinen anzuschließen.
Kühlung:
3x PWM FAN (4-pin) Anschluss - für die Kühlung der Komponenten und den Luftstrom im Gehäuse verfügt das Motherboard über drei PWM 4-pin Anschlüsse. Der Vorteil der PWM-Anschlüsse gegenüber den 3-Pin-Anschlüssen ist, dass die Geschwindigkeit im BIOS oder in der Software steuerbar ist.
Technische Parameter
Marke
Marke
Asus
Bezeichnung und Ziel
Ziel
Büro-PC , Heim-PC
Sockel
Integrierte CPU
Nein
AMD
AM4
Format und Abmessungen
Formfaktor
Micro-ATX
Höhe [cm]
24,4
Breite [cm]
22,9
Arbeitsspeicher
Speichertyp
DDR4
Speichermodul Typ
DIMM
Verbindungsmodus
Dual-Channel
Anzahl der Steckplätze
2
Maximale Kapazität [GB]
64
Maximaler Takt [MHz]
4600
Funktionen
ECC
Erweiterungssteckplätze
Anzahl der PCI-Express 3.0 x16
1
Anzahl der PCI-Express 3.0 x1
2
Anzahl der PCI
1
Speicher
Anzahl der SATA III
4
Anzahl M.2
1
M.2-Steckplatz 1 - Maximale Länge
2280
M.2-Steckplatz 1 - Typ
M.2 PCI-E NVMe Gen3 , M.2 SATA
Funktionen
NVM Express , RAID 0 , RAID 1 , RAID 10
USB-Anschlüsse
Interne USB 2.0-Header
2
Interne USB 3.2 Gen 1-Header
1
Interne USB 3.2 Gen 2-Header
0
USB 2.0 hinten
2
Rückseite USB 3.2 Gen 1
4
Rückseite USB-C 3.2 Gen 1
0
Rückseite USB 3.2 Gen 2
0
Rückseite USB-C 3.2 Gen 2
0
Funktionen
USB 2.0 , USB 3.0
Grafikausgänge
HDMI
HDMI 2.1
VGA + DVI
DVI-D , VGA (D-Sub)
Grafische Ausgaben
DVI , HDMI , VGA (D-Sub)
Netzwerke
Ethernet - Maximale Ethernet Geschwindigkeit
1 Gb/s
Ethernet - Anzahl der Ports
1
Funktionen
Ethernet
Sound
Merkmale und Funktionen
Audiochip Realtek ALC887
Anzahl der Kanäle
7.1
Anschlüsse auf der Rückseite
3x 3.5 mm
Interne Anschlüsse
Front-Audio (AAFP)
Andere Anschlüsse
Hinten
PS/2
Stromversorgung
24-polig , 8-polig
Kühlung
Anzahl der PWM-LÜFTER (4 Pins) - 3
Intern
CMOS-Radierer , COM (serielle Port) , LPT ( Port)
Warenzustand
Warenzustand
Einfach neu
Technische Parameter
Marke
Marke
Asus
Bezeichnung und Ziel
Ziel
Büro-PC , Heim-PC
Sockel
Integrierte CPU
Nein
AMD
AM4
Format und Abmessungen
Formfaktor
Micro-ATX
Höhe [cm]
24,4
Breite [cm]
22,9
Arbeitsspeicher
Speichertyp
DDR4
Speichermodul Typ
DIMM
Verbindungsmodus
Dual-Channel
Anzahl der Steckplätze
2
Maximale Kapazität [GB]
64
Maximaler Takt [MHz]
4600
Funktionen
ECC
Erweiterungssteckplätze
Anzahl der PCI-Express 3.0 x16
1
Anzahl der PCI-Express 3.0 x1
2
Anzahl der PCI
1
Speicher
Anzahl der SATA III
4
Anzahl M.2
1
M.2-Steckplatz 1 - Maximale Länge
2280
M.2-Steckplatz 1 - Typ
M.2 PCI-E NVMe Gen3 , M.2 SATA
Funktionen
NVM Express , RAID 0 , RAID 1 , RAID 10
USB-Anschlüsse
Interne USB 2.0-Header
2
Interne USB 3.2 Gen 1-Header
1
Interne USB 3.2 Gen 2-Header
0
USB 2.0 hinten
2
Rückseite USB 3.2 Gen 1
4
Rückseite USB-C 3.2 Gen 1
0
Rückseite USB 3.2 Gen 2
0
Rückseite USB-C 3.2 Gen 2
0
Funktionen
USB 2.0 , USB 3.0
Grafikausgänge
HDMI
HDMI 2.1
VGA + DVI
DVI-D , VGA (D-Sub)
Grafische Ausgaben
DVI , HDMI , VGA (D-Sub)
Netzwerke
Ethernet - Maximale Ethernet Geschwindigkeit
1 Gb/s
Ethernet - Anzahl der Ports
1
Funktionen
Ethernet
Sound
Merkmale und Funktionen
Audiochip Realtek ALC887
Anzahl der Kanäle
7.1
Anschlüsse auf der Rückseite
3x 3.5 mm
Interne Anschlüsse
Front-Audio (AAFP)
Andere Anschlüsse
Hinten
PS/2
Stromversorgung
24-polig , 8-polig
Kühlung
Anzahl der PWM-LÜFTER (4 Pins) - 3
Intern
CMOS-Radierer , COM (serielle Port) , LPT ( Port)
Warenzustand
Warenzustand
Einfach neu
